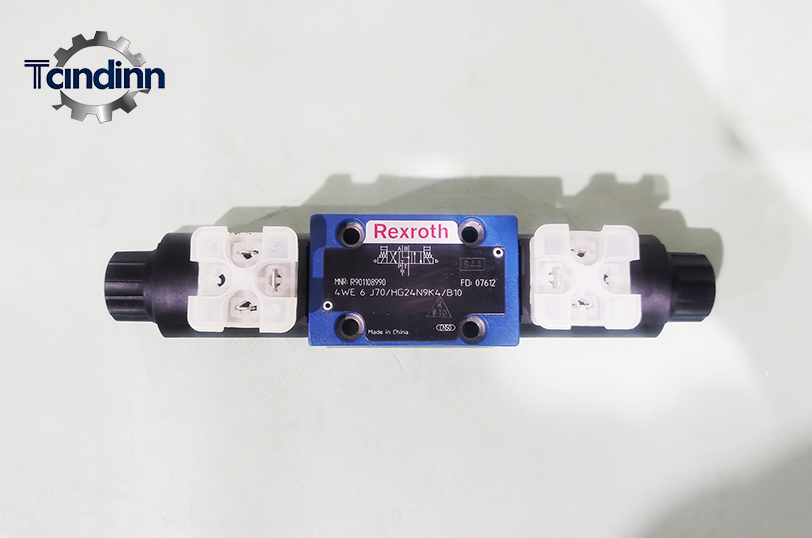

REXROTH力士乐 4WE 系列电磁阀安装要点
发布时间:
2025-10-14
作者:
小编
资料来源:
网络
摘要
1、现场准备
检查阀体外观，确认无划痕、裂纹或线圈外壳破损；核对铭牌型号、接口尺寸、工作压力与系统要求一致。
清除阀体表面的油污、灰尘，使用干净的无纤维布或专用清洁工具；进出口口用压缩空气吹净内部残渣。
移除所有运输挡块、防护堵头或垫片，确保阀体内部无异物
2、确定安装姿势
电磁线圈部件应竖直向上，阀体安装面与管道水平面保持垂直；若空间受限需侧立或倒装，需要在选型时提前说明并遵循说明书的特殊规定。
阀体上箭头方向需要与介质流向一致，避免倒装导致流向错误
3、管路连接
根据阀体接口类型（螺纹、法兰、底板“P”或螺纹“G”）选用相应的连接件。
螺纹连接时在有效长度内倒棱，端部2牙处缠绕适量密封带，防止密封带进入阀腔。
法兰连接需使用符合 DIN 2391（或 ISO 4401）标准的垫片，均匀拧紧螺栓并按规定扭矩执行。
管路应为无缝钢管，热弯或焊接后必须酸洗、冲洗并上油，禁止使用麻绳、油灰等非专用密封材料。
在阀前装设过滤器，确保介质无杂质、无水分。
4、电气接线
按说明书接线，确保保护接地线（PE）正确连接，接线截面积不小于电源线截面积。
采用符合 IEC 4400 标准的插座，避免在运行期间插拔；使用符合 DIN 46228‑1 的压接端子，线径建议 0.75 mm² ~ 1.5 mm²。
检查电源电压在额定值 ±10 % 范围内，确保电磁阀在通电后能够正常工作
