进口HYDAC0HDA 4746系列贺德克传感器工作原理

发布时间:

2025-10-21

作者:

小编

资料来源:

网络


摘要

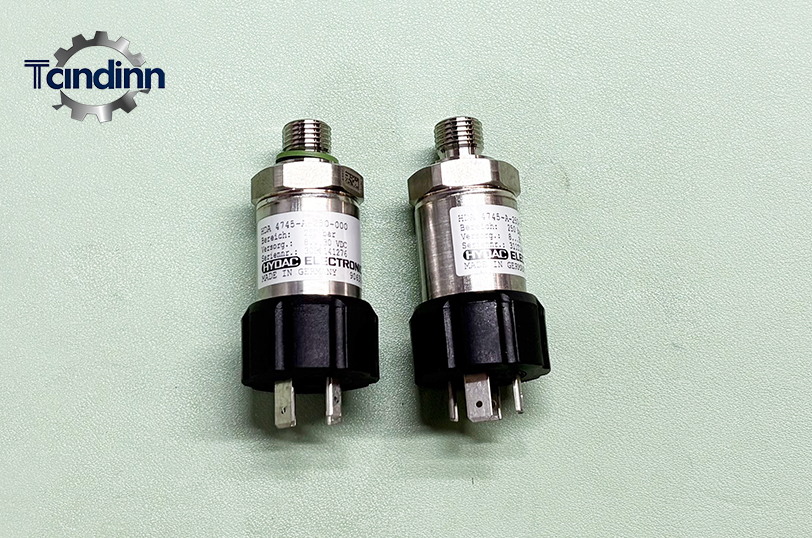

HDA 4746 系列是 HYDAC(贺德克)面向工业液压、气动以及高可靠性场景推出的高性能压力传感器。

HDA 4746 系列是 HYDAC(贺德克)面向工业液压、气动以及高可靠性场景推出的高性能压力传感器。它采用薄膜压阻技术,将被测介质的压力转换为标准电流信号(4‑20 mA),实现精准、长期稳定的压力监测。



工作原理

1.1 压阻效应

当压力作用于薄膜或单晶硅膜片时,材料内部晶格发生微小变形,导致载流子迁移率和浓度改变,从而使材料的电阻率随应力变化。半导体硅的压阻系数远高于金属,应变电阻的阻值随压力呈线性变化。



1.2 桥式电路转换

四个等值压阻电阻构成惠斯通桥。未受压时桥路平衡,输出电压为零;压力导致桥臂电阻不对称,产生与压力成正比的电压差。该电压信号是后续放大和数字化的原始输入。



1.3 信号调理与输出

桥路电压经 ASIC 放大后进行温度补偿(压阻元件对温度敏感),随后通过电流环路转换为 4‑20 mA 标准信号,便于 PLC、DCS 等工业控制系统直接读取。部分型号还提供 0‑10 V、RS‑485 等多种输出选项,以适配不同现场需求。
